¶ Introduction
Vous voulez faire communiquer deux réseaux virtuels sur deux neouds différents de façon isolée de votre réseau physique ? Le SDN est la solution !
Le SDN (Software Defined Network) va nous permettre ici de créer de VLans à travers le réseau IP (couche 3/4) sans avoir besoin de switchs manageables. Vous pouvez même faire communiquer deux noeuds distants (attention, le trafic n'est pas chiffré).
¶ Informations utiles
Cet article a été écris avec deux noeuds Proxmox en version 8.4.1, liés par un switch L2 non manageable.
- Noeud 1 : Prodesk / 10.0.0.4
- Noeud 2 : Elitedesk / 10.0.0.5
¶ Pré-requis
- 2 noeuds Proxmox en cluster
¶ Procédure
¶ Création de la zone SDN

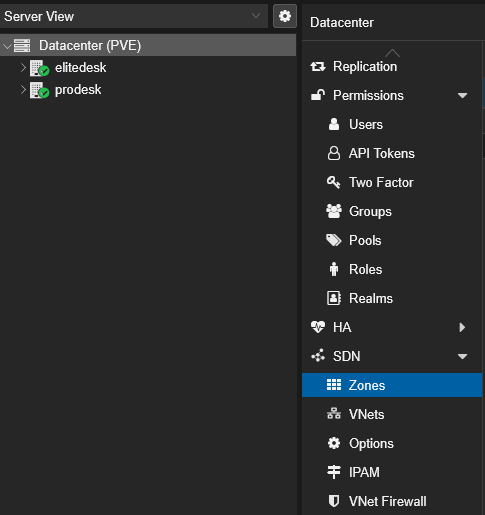

Se rendre dans l'onglet SDN -> Zones de votre Datacenter

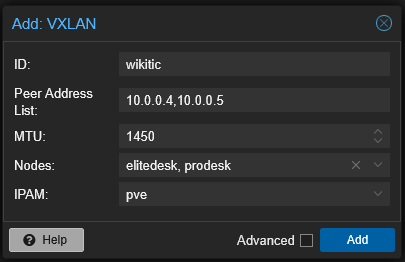

Ajouter une nouvelle zone de type VXLAN et renseigner les paramètres suivants :
- ID : nom de la zone VXLAN
- Peer Address list : adresses IP des noeuds participants à la zone
- MTU : Longueur maximale d'une trame (1450 ici car le switch permet 1500 mtu moins les 50 octets d'encapsulation)
- Nodes : liste des noeuds sur lesquels apparait le VXLAN
- IPAM : service de gestion des adresses IP (par défaut le datacenter)

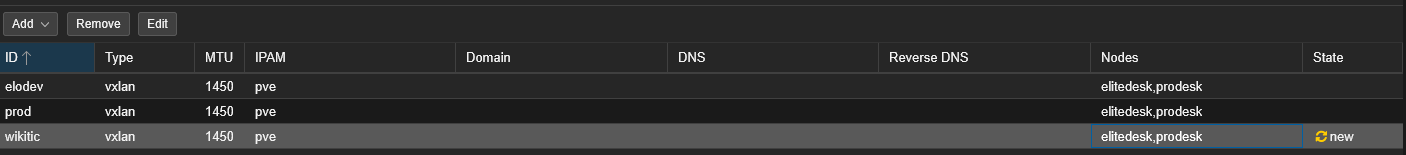

Une fois ajouté, on peut voir son état à "New"
¶ Création du VNet
- Name : nom du VNet
- Alias : alias du VNet dans Proxmox
- Zone : Zone SDN sur laquelle est appliquée le VNet
- Tag : ID du VNet (à voir comme les tag VLan)
- VLAN Aware : Oui
Vous pouvez également créer un Subnet si vous n'avez pas de serveur DHCP de prévu.
Il vous reste maintenant plus qu'à retourner dans le menu SDN puis appliquer la configuration. Une fois déployée, votre SDN aura le statut "available".
¶ Attribution aux VM/CT

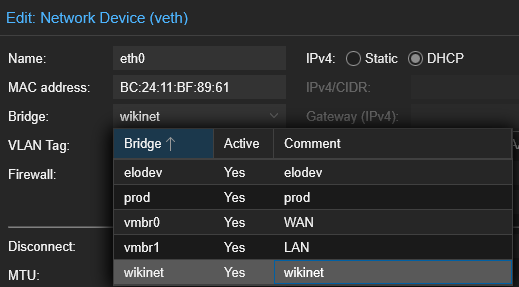

Pour attribuer le VNet à un CT ou une VM, rendez vous dans la ressource réseau de votre VM/CT et modifiez le bridge par le nom de celui de votre VNet.
¶ Conclusion
Vous savez désormais créer une zone SDN et y ajouter un VNet. Vous pouvez mettre plusieurs VNets au sein d'un même SDN.
